支付音箱内部：关键硬件功能解释

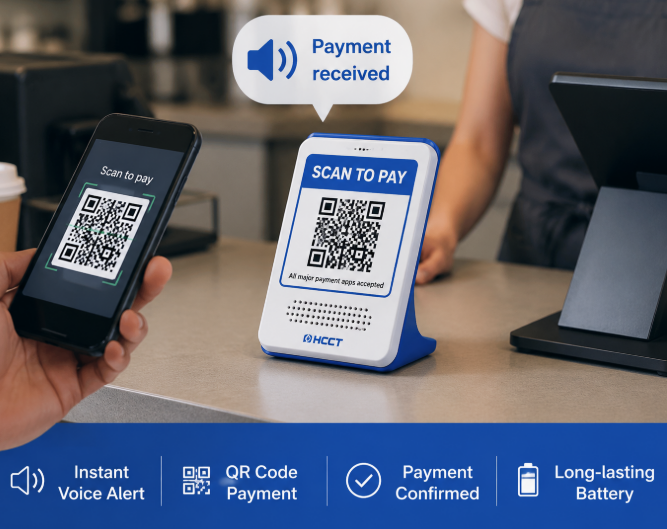

支付音箱是一种专门的云连接物联网硬件设备，配备高保真音响扬声器、多网络蜂窝连接模块和安全微控制器架构，旨在为利用动态或静态二维码支付结构的商家即时广播交易音频确认。

为了充分了解这些设备的商业能力和长期耐用性，企业采购商和金融服务提供商必须评估决定运行性能的基础工程规范。这种全面的技术分析探讨了定义现代交易音频广播终端的基本硬件组件、结构设计原理、功耗优化标准和嵌入式加密协议。

以下技术蓝图概述了本次评估中讨论的确切工程尺寸、接口架构和系统功能，为大批量买家提供了选择企业级广播硬件的战略框架。

扬声器质量和音频输出

支付音箱中的扬声器质量和音频输出代表了交易验证的核心操作界面，利用局部声波放大和清晰的语音合成语音芯片来生成高分贝的听觉确认，从而消除密集的市场环境噪音。

1. 声学分贝性能和声压级优化

在大容量 B2B 零售、微型分销和繁忙的露天市场中，周围环境本底噪声通常徘徊在 65 至 80 分贝之间。为了使听觉验证系统在商业上可行，扬声器组件必须始终提供超过此背景干扰的声压级，而不会引起信号削波或总谐波失真。工业级硬件采用高灵敏度 4 欧姆或 8 欧姆钕或铁氧体磁体，与定制模制的声学共鸣室耦合。这种内部空间工程最大限度地提高了声学位移，使设备能够在一米距离处测量的 85 至 95 分贝以上的水平上发出清晰的交易确认广播。

2. 通过数字信号处理和清晰语音编解码器进行语音优化

如果声音不清晰，原始音量就不够；商家必须在交易高峰时段即时辨别数值，防止损失。内部音频子系统采用专用数字信号处理芯片，搭配专门针对人类语音频率（通常在 300 Hz 至 3.4 kHz 之间）定制的专用音频编解码器。这些处理单元对从交易云接收到的数字音频数据包进行压缩和均衡，强调中频和尖锐辅音，同时抑制低频嗡嗡声。这确保了诸如“已收到一百美元的付款”之类的合成多语言短语即使在通过紧凑的结构外壳播放时也仍然清晰、易懂且没有金属回声。

3.物理扬声器振膜工程及环境耐久性

由于这些商业工具在苛刻的条件下运行，标准纸盆声学扬声器非常容易受到湿气降解、物理撕裂和热变形的影响。企业级支付音箱设计指定采用聚对苯二甲酸乙二醇酯、聚酯薄膜或防水聚氨酯材料制成的复合扬声器隔膜。这些膜使用专门的橡胶垫圈和疏水声学网与外部塑料外壳密封。这种结构屏障允许声波有效逸出，同时阻止微小灰尘、油脂和环境湿度穿透音圈，从而确保在长达多年的运行生命周期内稳定的音频广播性能。

工业设计：外形尺寸、耐用性和可用性

支付音箱的工业设计包括其外部外壳、机械装配、材料选择和结构布局的战略工程，以实现符合人体工程学的外形尺寸，在最大显示可视性与针对工作空间意外跌落的强大抗冲击性之间取得平衡。

1. 外壳材料成分及抗机械冲击性能

零售和物流环境中的商用台式硬件面临持续的物理压力，包括高频振动、重型搬运和意外跌落到混凝土表面。为了保持结构完整性，外壳采用高强度丙烯腈丁二烯苯乙烯与聚碳酸酯混合注塑而成。这种特定的聚合物基质具有卓越的拉伸强度、刚性的尺寸稳定性以及出色的耐化学清洁剂或耐油性。内部框架具有用于主印刷电路板组件的加强筋和隔离安装凸台，可保护敏感的表面安装组件免受重复操作冲击造成的物理冲击。

2. 双面人体工程学和策略性二维码角度优化

销售点的运营效率需要最佳的几何布局，既满足消费者的扫描需求，又满足商家的监控需求。现代音箱外壳采用双面或成角度的楔形结构设计。主正面平面装有高对比度静态 QR 标牌或动态液晶显示器，与柜台表面成大约 15 至 45 度的角度。这种精确的几何配置最大限度地提高了客户智能手机在不同光线条件下的扫描锥度，减少了商店头顶照明的眩光。同时，状态 LED 和主扬声器格栅面向商家，确保立即确认，无需任何一方重新调整设备的方向。

3. 环境防护和防滑表面稳定性

户外湿货市场、流动街头食品摊和工业配送站使电子产品暴露在细颗粒灰尘、液体飞溅和可变表面倾斜的环境中。硬件设计人员通过设计外壳以满足 IP54 或 IP65 入口保护标准来解决这些问题，并在所有物理外壳接缝、按钮阵列和端口开口周围采用硅密封件。该装置的底座具有重型、高摩擦系数的硫化橡胶脚。这些垫可以防止轻型电子设备在放置在潮湿的金属、光滑玻璃或抛光木材表面上时滑动，从而防止设备在快速、大量的客户互动过程中意外从柜台上拉下来。

4.先进的Linux驱动的多功能支付架构

对于需要的不仅仅是基本音频反馈的大型零售运营商来说，过渡到先进的计算架构至关重要。通过实施等高性能系统， Linux 实时支付 SoundBox 金融网络可以部署安全的多层交易终端。该工业配置采用优化的 Linux 操作系统，能够运行强大的本地加密算法、处理多线程蜂窝通信并驱动充满活力的动态 QR 显示（每次交易都会立即更新）。通过结合物理键盘、集成智能卡读卡器和显式视觉音频反馈接口，该硬件设计可确保全面的交易可视性，同时与入门级消费类音频解决方案相比，提供卓越的耐用性。

可扩展性和外部接口

支付音箱中的可扩展性和外部接口定义了总体的物理和无线连接矩阵，包括多频段蜂窝收发器、局域无线电、物理总线扩展端口和硬件输入矩阵，使设备能够集成到更广泛的销售点系统中。

1. 多网络蜂窝收发器集成和天线优化

为了作为独立的云连接终端可靠运行而不依赖本地商店基础设施，内部主板必须集成高度通用的无线通信子系统。这通常包括向后兼容 2G GPRS 网络的多模 4G LTE Cat 1 或 Cat M1 蜂窝调制解调器，允许在技术先进的城市中心和基础设施有限的农村地区进行部署。内部印刷电路板采用高效全向贴片天线设计，针对蜂窝频率（700MHz 至 2.7GHz）进行了优化。这种布局可确保向金融服务器发送数据包时的稳定连接和低延迟，从而将客户授权付款后的音频广播延迟降至两秒以下。

2. 局域无线通信和后备协议

除了广域蜂窝连接之外，企业音箱还包含短距离无线通信模块，以最大限度地降低蜂窝数据成本并提供本地网络冗余。符合 IEEE 802.11 b/g/n 标准的双频 Wi-Fi（2.4GHz 和 5.0GHz）允许设备直接连接到商家的本地宽带路由器，确保在室内购物中心或蜂窝信号下降的混凝土结构内进行高速数据传输。此外，集成蓝牙低功耗模块允许本地智能手机配对，使现场服务技术人员能够通过移动应用程序轻松配置网络参数、运行诊断和管理本地化配对实用程序，而无需专门的物理电缆。

3. 物理 I/O 接口、读卡器和电源总线架构

现代微交易环境需要灵活的硬件配置，能够接受标准静态二维码之外的多种支付类型。先进的硬件设计结合了通用物理接口以及接触式和非接触式读卡阵列。标准 Type-C USB 接口具有双重用途，既充当用于工厂编程和校准的高速数据总线，又充当标准化 5V/2A 电源输入。为了支持完整的支付灵活性，主板包括专用外设总线（例如 SPI、I2C 和 UART），可连接到符合 EMVCo 标准的内部近场通信控制器和智能卡插槽。这使得硬件能够同时充当动态二维码支付音频广播器和信用卡、借记卡和电子钱包的安全点击支付终端。

4. 适用于大容量销售点的强大企业硬件规格

在为高流量环境选择可靠的工具时，评估核心处理硬件至关重要。企业部署极大地受益于 4G WIFI 动态二维码支付 SoundBox ，它提供了高度响应的计算基础。该器件具有基于 ARM 的强大应用处理器、256MB 闪存和 256MB DDR RAM，可轻松管理并发数据流。其先进的连接矩阵包括 4G LTE、2G、Wi-Fi 和蓝牙，并由双 SIM 卡插槽支持，以防止网络停机。此外，其硬件接口包括内置磁条读卡器、IC卡读卡器和高性能NFC收发器，允许商家接受传统的芯片和PIN卡或非接触式卡以及标准移动钱包应用程序。

安全性和固件完整性

支付音箱内的安全性和固件完整性代表了集体硬件级加密屏障、安全启动架构和加密远程数据管道，旨在防止外部威胁行为者未经授权的固件更改、财务欺骗或设备克隆。

1. 安全元件协处理器和加密密钥存储

由于这些设备直接连接到金融交易网络并处理敏感的交易确认令牌，因此它们是寻求拦截或欺骗交易数据的恶意行为者的有利可图的目标。为了防止硬件级篡改，内部架构通过利用独立的安全元件芯片或嵌入主微控制器的专用加密协处理器，将基本通信与金融处理分开。这个安全岛具有物理安全机制，包括检测钻孔的反应式网状防护罩、侧通道攻击保护以及检测到物理破坏时的自动内存擦除例程。用于向支付云验证音箱的加密密钥在制造过程中被注入到受硬件保护的存储中，并且外部调试工具无法读取。

2. 加密安全启动和硬件信任根

确保设备的完整性需要从设备通电那一刻起验证微控制器执行的每一行代码。这是通过建立一个硬件信任根来实现的，该信任根植根于处理器只读存储器中存储的不可变引导加载程序代码。当设备初始化时，安全引导加载程序在执行之前使用公钥加密技术来验证操作系统固件的数字签名。如果在固件映像中检测到任何未经授权的修改（例如通过暴露的硬件接口注入的受损代码），引导加载程序将停止执行，锁定外设接口并显示错误代码。这可以防止攻击者安装恶意软件来广播欺诈性交易消息。

3. 加密无线固件更新和车队管理

维护数千个活动终端的长期安全性需要一个安全、自动化的框架来部署远程软件补丁和功能更新。嵌入式固件包括一个专用的无线更新客户端，该客户端通过传输层安全（TLS 1.2 或 TLS 1.3）加密协议与中央管理服务器进行通信。部署更新时，设备会将二进制包下载到辅助内存分区，根据内部信任根验证其加密签名，并执行安全的双映像启动切换。如果更新过程失败或检测到损坏异常，系统会自动回滚到之前的稳定固件版本，防止现场设备变得无响应并最大限度地减少商户停机时间。

• 硬件信任根： 确保只有经过数字签名、制造商批准的固件才能在微控制器上执行，从而消除本地代码注入风险。

• 非对称更新加密： 利用公私密钥对在公共蜂窝网络传输期间保护固件包。

• 双映像内存分区： 在固件更新期间发生中断时，通过维护备份操作系统映像来保证系统容错。

• 密码云相互认证： 要求设备和金融后端在建立数据连接之前相互验证数字证书，防止中间人欺骗攻击。

电源管理和能源效率

支付音箱的电源管理和能效涉及大容量锂离子电池、智能充电调节器和多层处理器睡眠状态的精确协调，旨在最大限度地延长运行时间，同时保持即时唤醒交易准备状态。

1. 锂电池化学成分选择和过充保护电路

流动街头摊贩和离网零售业务依靠内部电池电源在长时间轮班期间保持业务连续性，而无需使用主要电源插座。工业音箱采用高容量锂离子或磷酸铁锂电池，通常在 3.7V 电压下电池容量为 2000mAh 至超过 5000mAh。由于这些设备经常在商业台面上无限期充电或暴露在室外摊位的高温下，因此内部电池组具有集成保护电路模块。该硬件安全层监控单个电池的电压和温度，如果检测到过度充电、过度放电、短路或热失控情况，则会自动断开充电路径。

2. 多层低功耗待机状态和智能睡眠管理

为了一次充电即可提供多天的电池寿命，设备的主处理器必须采用智能电源管理策略。当没有事务发生时，微控制器从活动执行转换到深度睡眠或待机状态，关闭音频放大器的电源并调暗或关闭任何集成显示器。蜂窝调制解调器进入低功耗不连续接收模式，关闭其射频电路，同时以预定义的时间间隔短暂唤醒，以检查来自交易服务器的传入网络寻呼信号。这种先进的节能架构将空闲电流消耗减少到几毫安，使设备能够保持一周以上的待机状态，同时仍然能够在收到付款通知后的几毫秒内唤醒并广播音频确认。

3. 智能集成电力基础设施，实现不间断的零售服务

对于大规模商业部署，选择具有优化电源子系统的硬件平台对于减少现场故障和维护成本至关重要。选择等先进解决方案 实时云支付音箱 可以在使用寿命和操作安全性之间实现出色的平衡。该系统采用针对数千次充放电循环进行优化的重型可充电锂电池，并由支持 5V Type-C 快速充电的高效电源管理集成电路提供支持。这种标准化的电源接口允许商家使用标准智能手机适配器、便携式移动电源或销售点终端电源集线器为设备充电，从而确保在漫长的工作日内持续进行交易广播。
